136-0619-7285
當(dāng)前位置：鐵模覆砂工藝設(shè)計(jì)中及操作中的注意事項(xiàng)有哪些？
發(fā)布時(shí)間：2020-11-26 00:34:00

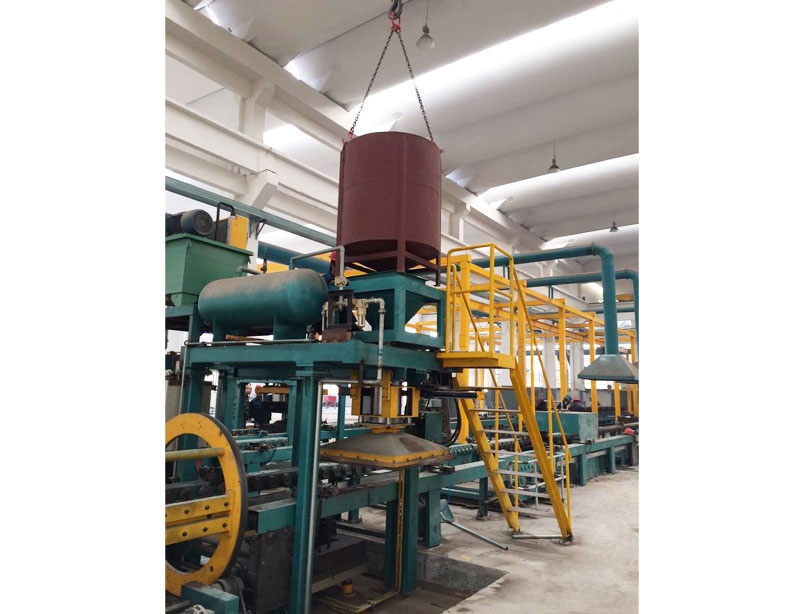

鐵模覆砂：在加熱鐵模及砂型時(shí)，要控制其加熱溫度及整體溫度的均勻性。
砂箱設(shè)計(jì)：砂箱壁厚激冷效果好，但鑄件易硬度高，砂箱壁薄急冷效果差。鐵模型及砂箱的壁厚一般在12~25㎜。鐵/砂=1:6~7（即鑄件重量與其所消耗覆膜砂重量之比）。
鐵模覆砂：在設(shè)計(jì)分型面時(shí)，盡可能的使上下型（砂箱）高度均勻，減少充砂路程，便于使覆膜砂充實(shí)鑄型。
覆砂的厚度：覆砂的厚度對鑄件質(zhì)量和生產(chǎn)成本都很重要。覆砂的厚度過厚，不但影響其激冷效果，也加大了生產(chǎn)成本，另外由于發(fā)氣量大，鑄件易出現(xiàn)氣孔缺陷，且不易均勻熱固化。覆砂的厚度過薄，激烈過重，鑄件的硬度高，不便精加工。一般情況下，精加工面覆砂較厚，非加工面覆砂較??；珠光體基體材質(zhì)的鑄件覆砂較薄，鐵素體基體的鑄件覆砂較厚；熱節(jié)點(diǎn)覆砂較薄（可少至3~4㎜），非熱節(jié)點(diǎn)覆砂較厚;距射砂口近處覆砂要厚，遠(yuǎn)離射砂孔處覆砂適當(dāng)??；鑄件大而且形狀復(fù)雜時(shí)，覆砂要厚，否則影響砂的流速，途中固化，致使鑄型下部充砂不實(shí)。覆砂厚度一般控制在5~8㎜。
鐵模覆砂：如果鑄件的高（深）度大，在下部要設(shè)“氣塞”，防止起模時(shí)下部產(chǎn)生真空區(qū)不能進(jìn)氣，吸傷鑄型。
射砂和排氣：即在往砂箱和鐵模型之間，形成的型腔中射充砂的同時(shí)，要使型腔中的氣體順利排出，否則將會(huì)產(chǎn)生覆砂不實(shí)或覆砂層不完整的現(xiàn)象。如：砂箱與鐵模底版的接觸面，砂箱上要開設(shè)排氣道，排氣道開設(shè)的大小，以只能充分排氣而不能跑砂為準(zhǔn)則(一般是用手鋸開槽即可)。
砂箱設(shè)計(jì)：砂箱壁厚激冷效果好，但鑄件易硬度高，砂箱壁薄急冷效果差。鐵模型及砂箱的壁厚一般在12~25㎜。鐵/砂=1:6~7（即鑄件重量與其所消耗覆膜砂重量之比）。
鐵模覆砂：在設(shè)計(jì)分型面時(shí)，盡可能的使上下型（砂箱）高度均勻，減少充砂路程，便于使覆膜砂充實(shí)鑄型。
覆砂的厚度：覆砂的厚度對鑄件質(zhì)量和生產(chǎn)成本都很重要。覆砂的厚度過厚，不但影響其激冷效果，也加大了生產(chǎn)成本，另外由于發(fā)氣量大，鑄件易出現(xiàn)氣孔缺陷，且不易均勻熱固化。覆砂的厚度過薄，激烈過重，鑄件的硬度高，不便精加工。一般情況下，精加工面覆砂較厚，非加工面覆砂較??；珠光體基體材質(zhì)的鑄件覆砂較薄，鐵素體基體的鑄件覆砂較厚；熱節(jié)點(diǎn)覆砂較薄（可少至3~4㎜），非熱節(jié)點(diǎn)覆砂較厚;距射砂口近處覆砂要厚，遠(yuǎn)離射砂孔處覆砂適當(dāng)??；鑄件大而且形狀復(fù)雜時(shí)，覆砂要厚，否則影響砂的流速，途中固化，致使鑄型下部充砂不實(shí)。覆砂厚度一般控制在5~8㎜。
鐵模覆砂：如果鑄件的高（深）度大，在下部要設(shè)“氣塞”，防止起模時(shí)下部產(chǎn)生真空區(qū)不能進(jìn)氣，吸傷鑄型。
射砂和排氣：即在往砂箱和鐵模型之間，形成的型腔中射充砂的同時(shí)，要使型腔中的氣體順利排出，否則將會(huì)產(chǎn)生覆砂不實(shí)或覆砂層不完整的現(xiàn)象。如：砂箱與鐵模底版的接觸面，砂箱上要開設(shè)排氣道，排氣道開設(shè)的大小，以只能充分排氣而不能跑砂為準(zhǔn)則(一般是用手鋸開槽即可)。
來源聲明：以上內(nèi)容部分(包含圖片、文字)來源于網(wǎng)絡(luò)，如有侵權(quán)，請及時(shí)與本站聯(lián)系（18915280908）。
如沒特殊注明，文章均為瑞成機(jī)械原創(chuàng)
